纖維牽斷成條機設計

朱龍彪 ，王昌國，嚴曉照，夏衛東

(1.南通大學 機械工程學院，江蘇 南通 226007；2.海安紡織機械有限公司，江蘇 海安 226621)

摘  要  介紹纖維斷成條機系統構成，著重介紹伸機構、牽切機構、加壓機構以及傳動系統等關鍵部件，闡述纖維牽斷成條加工的工作原理，介紹牽斷機的工藝參數羅拉隔距，膠輥加壓量及牽仲倍數，分析這些參數變化對經維牽斷主體長度及其分布的影響規律，應用該設備可以減少2種不同纖維之問的長度離散度，提高混紡纖維的成紗質量。

關鍵詞  纖維；牽斷成條機；主體長度；混紡

中圖分類號:TS103.22    文獻標識碼:A

纖維長度是影響纖維混紡質量的重要因素之一。異性纖維長度不一致，需要在混紡前對長纖維進行處理，使混紡纖維之間長度趨于一致。傳統加工工藝采用切斷機定長剪切，適宜于滌綸、錦綸、綸、維綸等長纖維的剪切加工，而天然纖維長短一致性較差，排列不整齊，采用切斷機加工，易引起纖維短絨率增高的弊病，降低纖維的品質,難以滿足用戶生產的需求。針對傳統生產工藝存在的問題，本文在吸收并條機牽伸和成條原理基礎上，研制了適合羊毛蠶絲、不銹鋼和玻璃鋼纖維的新型加工設備，并分析相關工藝參數對牽斷成條質量的影響。

1 參數設計

出條眼數：?jiǎn)窝?；出條速度：20~35m/min；牽斷后纖維主體長度：40~100 mm；整體加壓和卸壓，壓力可調；牽伸倍數：4.5~12倍；具有纖維纏羅拉自停、斷條自停、滿自停功能；適用于羊毛、蠶絲、玻璃鋼及不銹鋼纖維等的牽切。

2 工作原理

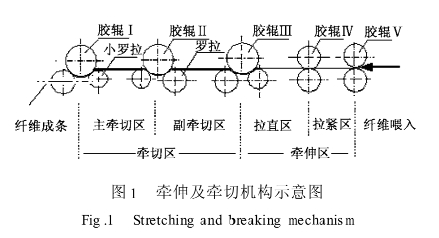

天然纖維的自然形態、卷曲形式、排列方式、分布長度等各不相同，如羊毛的長度在5.5~30cm，卷曲數為4~9個/cm，斷裂伸長率30%~47%^[1]。要得到主體分布長度趨于一致的纖維，必須將卷曲形態的纖維拉直，在拉直狀態下比較纖維長短，將長度超長的纖維牽斷變短，短纖維長度維持不變。牽斷機應用的羅拉牽伸原理見圖1。采用多道回轉速度不同的羅拉反復牽伸。纖維喂入后，第1道羅拉驅使纖維拉緊，第2道羅拉將拉緊的纖維拉直并產生一定量的彈性變形，第3道羅拉進一步對纖維施加拉力，將長度大于副牽切區羅拉間距的超長纖維拉斷；第4道羅拉對長度超過主牽切區羅拉間距的纖維進行牽拉，使纖維變形超過其斷裂伸長，纖維發生斷裂。

3 機械結構

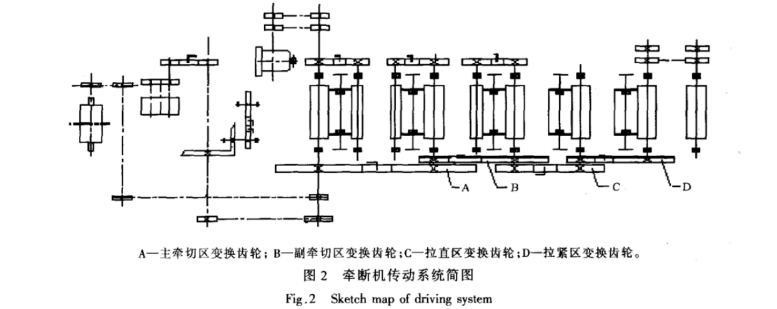

纖維牽斷機屬于機電結合的產品，控制系統以高可靠性C為核心，實現纖維羅拉自停、條自停及滿筒自停。機械系統包含牽伸機構、牽切機構、加壓機構、喂入機構、成條機構，機構間的傳動關系如圖2所示。電機經減速器減速后，通過同步齒形帶傳遞至第1大羅拉。一路由其兩側齒輪自左至右傳遞到各牽伸羅拉，拉緊區羅拉通過同步帶傳遞給導條羅拉；另一路由同步帶經齒輪傳遞給圈條盤實現圈條運動；還有一路由同步帶經蝸輪蝸桿輪傳遞給底盤,實現底盤運動。其中牽伸、牽切機構及加壓機構是纖維牽斷機的關鍵部件。

3.1 牽仲和牽切機構

牽伸機構采用一上一下結構形式，包含拉緊區和牽直區。

牽切機構包含主、副牽切區，采用一上二下的品”字形結構形式。上端為膠輥，以鉻鋼為芯子，外表包覆丁腈橡膠而成，下端是一大一小2只羅拉，表面制成5°的螺旋形溝槽，這種結構有助于增大纖維在皮輥上的包角，增加對纖維的握持作用，減少膠輥在羅拉上溜滑^[2] ，此外羅拉表面需要進行淬火處理以防止磨損。為了適應不同規格纖維的生產，主、副牽切區羅拉座設計成活動結構，可在支架上水平移動以調整牽切區羅拉之間的距離。

3.2 加壓機構

為了保證膠輥與羅拉對纖維的握持力，需在每根膠輥兩端施加可調的作用力。紡織機械上常用的方式有彈簧和氣動加壓，氣動加壓調節方便無污染因此纖維牽斷機采用氣動加壓方式。3 對直徑為80mm的氣缸分別為膠輥Ⅰ、Ⅱ、Ⅲ加壓，2 對直徑為63mm的氣缸分別為膠輥Ⅳ、V加壓。為了在開機加壓、停機及發生故障時卸壓操作方便，機構采用氣缸整體加壓方式，通過減壓閥調整加壓氣缸的加力大小。

4 牽斷成條機工藝參數分析

纖維牽斷機工藝參數有主牽切區的小羅拉隔距L₁、膠輥的加壓量P及牽伸倍數E。這些參數的變化直接影響纖維的主體長度及其分布。

4.1 主牽切區的羅拉隔距L₁

纖維牽斷后的主體長度與羅拉隔距及纖維品種有關。羊毛經牽切后主體長度和主牽切區的羅拉隔距L₁的關系為

L=L₁+(3~5)mm （1）

蠶絲由于滑溜性比羊毛大，經牽切后主體長度和主牽切區的羅拉隔距L₁的關系為

L=L₁+(5~10)mm （2）

4.2 加壓量 P

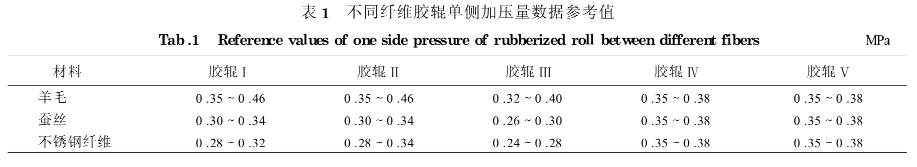

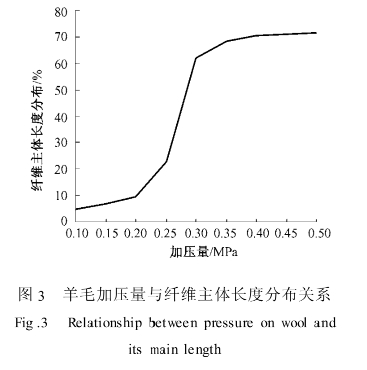

羅拉隔距一定時，主牽切區加壓量與牽斷后的主體長度分布在一定范圍內成正比。加壓量小于下限值，由于羅拉的握持力不足，滑溜性增加，牽切效果顯著下降；加壓量超過上限值，牽斷后的主體長度分布幾乎不隨加壓量增加而變化。圖3示出上海華東紡織有限公司在羅拉隔距 d 為37mm時羊毛的加壓量與牽斷后纖維主體長度分布的關系曲線。根據纖維強度不同，通過實驗得出加工羊毛，蠶絲及不銹鋼纖維的各膠輥加壓量數據參考值，見表1。膠輥按圖1所示從左到右排序，由于4個區實現的功能不同，因此所施加的壓力也不相同。

4.3 牽伸倍數 E

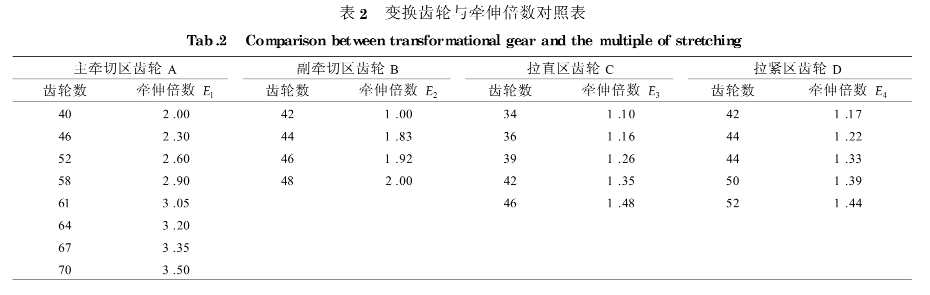

纖維牽斷機由5對羅拉組成圖1所示的4個牽伸區，總牽伸倍數 E 等于第1羅拉表面的線速度除以喂入羅拉表面的線速度，也等于主牽切區牽伸倍數E₁、副牽切區牽伸倍數E₂，拉直區牽伸倍數 E₃ 和拉緊區牽仲倍數 E₄ 的乘積。牽伸倍數人小通過調整圖2中的4只變換齒輪A、B、C、D實現，變換輪與牽仲倍數的關系如表2所示。

纖維在牽伸作用下拉長變細，伸長率大于斷裂伸長則發生斷裂，而牽伸倍數直接影響纖維的伸長率。加壓量、羅拉隔距一定時，在一定范圍內增大主牽切區的牽伸倍數 E₁，可以增加主體纖維長度分布的百分率，當 E₁ 引起的纖維伸長超過斷裂伸長時牽伸倍數對纖維主體長度分布幾乎沒有影響。

5 結論

1)羊毛、蠶絲及不銹鋼纖維等在牽斷成條機的牽伸作用下可以改變其纖維主體長度。

2)纖維牽斷后的主體長度取決于主牽切區的羅拉隔距，纖維主體長度分布率受加壓量和牽伸比的影響，單因素實驗表明：在一定范圍內，加壓量和牽伸比增加，主體長度分布率增加，到達某一壓力和牽伸比后，主體長度分布率幾乎沒有變化。FZXB

參考文獻：

[1] 姚穆，周錦芳，黃淑珍，等 . 紡織材料學[M] . 2版 . 北京:中國紡織出版社，1997.

[2] 陸再生，棉紡設備[M] . 北京:中國紡織出版社 ,1995.

[3] 李偉，王維 . 拉細羊毛及其混紡毛條的加工性能[J] . 紡織學報.2004,25(4):34-35

[4] 王光，孫鵬子. 給棉板與刺輥隔距對纖維長度分布的影響[J].紡織學報,2006,27(4):70-75.

[5] 劉輝，郁崇文.苧麻牽切紡紗的牽切工藝探討[J].中國麻業，2005，27(5)：265-268.
